Какая лучшая монтажная структура для солнечных батарей
Aug 15, 2025
При инвестировании в солнечные батареи выбор правильной монтажной структуры так же критически важен, как и выбор высококачественных панелей. «Лучшая» монтажная система не является универсальным решением-это зависит от вашего местоположения, типа крыши, климата, доступного пространства и энергетических целей. От жилых крыш до коммерческих наземных установок, каждая структура имеет уникальные преимущества, которые соответствуют конкретным потребностям. Ниже мы разбиваем самые популярные монтажные структуры солнечной батареи, их варианты использования и как выбрать идеальный для вашего проекта.
1. Солнечные конструкции, установленные на крыше: самый распространенный выбор для резиденций
Системы, установленные на крыше, являются для домовладельцев и малого бизнеса, так как они используют существующее пространство на крыше, не занимая землю. Они разделены на три основных подтипа, каждый из которых адаптирован к различным материалам на крыше:
A. Комплекты для монтажа крючков для крыши (для керамики/бетона/терракоттской плитки)
Крыши для плиток распространены в теплом климате (например, средиземноморские регионы, Калифорния) и требуют неинвазивного монтажа, чтобы избежать повреждения хрупких плиток.
Как это работает: в этих наборах используются регулируемые, устойчивые к коррозии крючки (обычно из нержавеющей стали SUS 304 или алюминий 6061-T5), которые скользят под крышей, прикрепляясь непосредственно к стропилам крыши. Не требуется удаление плитки, не требуется, клейки не закреплены с помощью клея или механических крепеж, а водонепроницаемые герметики предотвращают утечки.
Ключевые преимущества:
Сохраняет целостность крыши (критическая для дорогих крыш для плиты).
Выдерживает высокие скорости ветра (до 60 м/с) и снежные нагрузки (1,6 кН/м²) при сертификате (например, CE, AS/NZS 1170.2).
Совместим с большинством типов плиток (керамика, бетон, терракота).
Лучше всего для: жилых домов с крышами плиты в прибрежных или высоких областях с высокой влажностью (крючки из нержавеющей стали сопротивляются коррозии соленой воды).
B. Металлические крепления крыши (для гофрированных/стоящих металлических крыш)
Металлические крыши (распространенные в промышленных зданиях и современных домах) являются легкими и долговечными, что облегчает их сочетанию с солнечными креплениями.
Как это работает: доминируют два основных дизайна:
Зажимные крепления: прикрепите непосредственно к стоящим швам или гофрированным гребням без бурения, используя прорезиненные зажимы, чтобы не царапать металл.
Привитые крепления: для более старых металлических крыш, винты самозаказывающихся с неопреновыми шайбами создают водонепроницаемое уплотнение.
Ключевые преимущества:
Быстрая установка (2–3 часа на панель, против . 4 - 5 для крыш для плиты).
Низкое обслуживание (металл сопротивляется ржавчине, а крепления не повредят защитное покрытие крыши).
Идеально подходит для крутых склонов (зажимы надежно держат панели даже под углом 45 градусов).
Лучше всего для: коммерческие склады, фермерские дома или дома с стоящими/гофрированными металлическими крышами.
C. Плоские крепления крыши (для низкослоты или плоских коммерческих/жилых крыш)
Плоские крыши (например, в офисных зданиях, квартирах) используют балластные или проникающие крепления, чтобы максимизировать размещение панелей.
Как это работает:
Балластные крепления: тяжелые бетонные блоки или наполненные водой веса удерживают панели на месте,-не проникновение на крышу. Идеально подходит для крыш, где бурение запрещено (например, арендованные коммерческие пространства).
Проникновенные крепления: якоря сверли в настил крыши (с водонепроницаемой миганием) для дополнительной стабильности, идеально подходит для областей с высоким содержанием ветра.
Ключевые преимущества:
Панели могут быть оптимально наклонены (15–30 градусов) для максимальной экспозиции солнца (в отличие от наклонных крыш, которые прикреплены к углу крыши).
Масштабируем для крупных коммерческих проектов (например, плоская крыша площадью 10000 кв. Футов может размещать панели100+).
Лучше всего для: торговых центров, центров обработки данных или жилых зданий с плоскими крышами в умеренном климате.
2. Солнечные сооружения, установленные на земле: идеально подходит для крупномасштабных и сельских проектов
Земные крепления идеальны, когда пространство крыши ограничено или недоступно (например, дома с небольшими крышами, фермами или солнечными фермами в коммунальном масштабе). Они классифицированы по мобильности и дизайну:

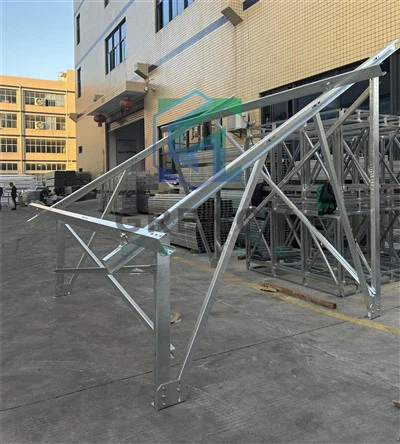

A. Земли с фиксированным наклоном
Самый простой и наиболее экономичный вариант заземления, крепления с фиксированным наклоном содержат панели под постоянным углом (рассчитываемые на основе широты-EG, 30 градусов на 40 градусов N широты).
Как это работает: оцинкованная сталь или алюминиевые рамы привязаны к бетонным ополам или приводятся в землю (используя шейки шнека). Панели закреплены на раме в рядах.
Ключевые преимущества:
Низкая авансовая стоимость (30–50% дешевле, чем системы отслеживания).
Минимальное обслуживание (без движущихся деталей для ремонта).
Прочный в суровую погоду (рамы сопротивляются ржавчине, а ноги выдерживают морозом).
Лучше всего для: жилых дворов, небольших ферм или общественных солнечных проектов с 10–50 панелями.
B. Солнечные трекер
Системы трекеров автоматически регулируют углы панели, чтобы следовать пути солнца, увеличивая выход энергии на 20–40% по сравнению с фиксированными креплениями.
Как это работает:
Одно осевые трекеры: вращающиеся панели с востока на запад, идеально подходят для районов с долгими летними днями (например, Аризона, Испания).
Трекеры с двойной оси: отрегулируйте как восток-запад, так и на север-юг, максимизируя выход в облачных или высокоширотных регионах (например, Канада, Германия).
Ключевые преимущества:
Более высокое производство энергии (критическое для фермерских хозяйств в коммунальном масштабе, где каждая кВтч имеет значение).
Будущий защищен (работает с высокоэффективными панелями, чтобы максимизировать рентабельность инвестиций).
Лучше всего для: солнечных ферм в масштабе коммунальных услуг (1 МВт+), удаленные автономные участки (например, добыча полезных ископаемых) или области с низким солнечным светом.
3. Специализированные монтажные структуры: для уникальных пространств
Для проектов с нетрадиционным пространством, специализированные крепления превращают недостаточные области в зоны, генерирующие солнечную энергию:
A. Солнечные навесы/крепления навеса
Эти конструкции удваиваются как тень для автомобилей, патио или парковки во время размещения солнечных батарей.
Как это работает: стальные или алюминиевые рамы создаются для поддержки как панелей, так и веса транспортного средства/пешехода. Панели монтируются сверху, углублены для воздействия на солнце.
Ключевые преимущества:
Двухцелевое место (экономит пространство и уменьшает тепло на припаркованных автомобилях).
Популярно для коммерческих парковок (например, Walmart, Airports) или жилых проезжей части.
B. Плавающие солнечные крепления
Предназначенные для тела воды (озера, водохранилища или пруды), плавающие крепления имеют изменение игры для регионов с водой.
Как это работает: платежные пластиковые или металлические плоты удерживают панели над водой, прикрепленные к берегу. Кабели работают под водой, чтобы подключиться к сетке.
Ключевые преимущества:
Охлаждает панели (вода снижает температуру, повышает эффективность на 5–10%).
Не использует землю (идеально подходит для густонаселенных районов, таких как Сингапур или Нидерланды).
Как выбрать «лучшую» структуру солнечной монтажа: 5 ключевых факторов
Чтобы выбрать правильную систему, оцените эти критические переменные:
1. Доступность крыши/земли
Если у вас есть наклонная крыша, обращенная на юг (идеально подходит для воздействия на солнце), лучше всего лучшее.
Если пространство на крыше ограничено, выберите грунтовые крепления (если у вас есть двор) или солнечные навесы.
2. Климат и погодные условия
Районы с высоким содержанием ветра (например, Флорида, Япония): выберите «Проникнуть в плоские крепления крыши» или грунтовые крепления с глубокими фундаментами.
Тяжелые снежные регионы (например, Миннесота, Норвегия): выбирайте крючки на крыше или наземные рамы, оцененные для снежных нагрузок 2–3 кН/м².
Прибрежные районы: Используйте SUS 316 Сышки из нержавеющей стали (уравновешивают коррозию соленой воды) вместо алюминия.
3. Цели бюджета и ROI
Низкий бюджет: наборы заземления с фиксированным наклоном или наборы на крыше (доступная аванс, умеренная выработка энергии).
Высокий приоритет ROI: трекеры с двойной осевой (более высокая стоимость, но на 40% больше энергии для проектов в области коммунального масштаба).
4. Местные правила и гарантии
Проверьте местные строительные нормы (например, название 24 в Калифорнии требует пожарных креплений).
Выберите Mounts с 10–25 -летними гарантиями (соответствующая срок службы панели), чтобы избежать будущих затрат.
5. Установка доступа
Крутые крыши: металлические зажимы на крыше (легче установить, чем крючки для плитки).
Удаленные области: заземления (нет необходимости в доступе к крыше или лесам).
Советы по установке и обслуживанию для длительных креплений
Даже лучшая монтажная структура не удается без надлежащей установки и ухода:
Наймите сертифицированные установщики: ищите специалистов с опытом работы в вашей крыше/земле (например, специалисты по крыше).
Осмотрите ежегодно: проверьте на наличие свободных крепеж, ржавчины или повреждения (особенно после штормов).
Очистите регулярно: удаляйте мусор (листья, снег) из панелей и креплений, чтобы предотвратить напряжение веса.
